一、基本情況：
    由于城市供熱地理位置分散，采集、控制功能要求穩定，安全性要求較高，供熱調度部門需要對分散在不同地理位置換熱站中溫度、壓力、流量等參數集中實時監視，控制換熱站中各設備的運行。同時，根據從現場監測到的各換熱站運行參數，調節熱電廠運行工況，保證冬季整個供暖的穩定運行。
    我國現行的熱力站運行管理仍處于手工操作階段，影響了集中供熱優越性的充分發揮。主要反映在：缺少全面的參數測量手段，無法對運行工況進行系統的分析判斷；系統運行工況失調難以消除，造成用戶冷熱不均；供熱參數未能在最佳工況下運行，供熱量與需熱量不匹配；運行數據不全，難以實現量化管理。搞好城市集中供熱工程，必須要全面提高供熱技術水平。

二、建設目的：
    集中供熱遠程監控系統，對整供熱管網的參數(壓力、溫度、流量等)進行跟蹤監測，全面掌握整個熱網管線供熱狀態，同時還能快速、準確地反映儀表故障報警信息；方便維護人員及時查修，這樣不僅節省大量的人力、物力，而且對減少管道損耗、提高供熱管網的現代化管理水平；在線實時數據杜絕了人工抄表不同步、數據量少不利于數據分析等諸多不利因素，為供熱中心的綜合管理提供科學、準確的數據，提高供熱中心抄表、征費的工作效率，使供熱中心的管理水平上一個新的臺階。

三、系統方案：
1、系統概述：
    集中供熱遠程監控系統由前端部分來完成對監測因子的含量的監測與匯總、轉換、傳輸?shù)裙ぷ?，監測因子包括溫度、壓力、流量等，這些監測因子由無線監控終端使用不同的方法進行測量獲得一個非常準確的測量數據，此結果通過數據處理轉換后經由GPRS網絡向監控中心傳輸數據，監控中心來實現數據的接收、過濾、存儲、處理、統計分析并提供實時數據查詢等任務，當溫度或壓力超過設定值的時候，自動開啟或者關閉指定設備。監控中心通常位于供熱中心廠區內的有線局域網絡內，與辦公管理網相連接。監控中心的管理服務器負責全部數據在網絡內的發布。廠區管理層的相關人員，即可通過辦公局域網絡直接登錄至信息中心的服務器上，進行實時的監視以及各類報表數據的查詢。還可以透過互聯網的接口讓出差在外地的工程師瀏覽數據。
2、系統組成：
整個系統主要三大部分組成：數據采集部分、數據傳輸部分、數據管理中心部分。
    A、數據管理層（監控中心）：
硬件主要包括：工作站電腦、服務器（電信、移動或聯通固定IP專線或者動態ip域名方式）；
軟件主要包括：操作系統軟件、數據中心軟件、數據庫軟件、 集中供熱遠程監控系統軟件平臺（采用B/S結構，可以支持在廣域網進行瀏覽查看）、 防火墻軟件；
    B、數據傳輸層（數據通信網絡）：
采用移動公司的GPRS網絡傳輸數據，系統無需布線構建簡單、快捷、穩定；
移動無線組網模式具有：數據傳輸速率高、信號覆蓋范圍廣、實時性強、安全性高、運行成本低、維護成本低等特點；
    C、數據采集層（換熱站硬件設備）：
采集傳輸設備：無線監控終端
傳感計量設備：壓力傳感器、溫度傳感器、流量計、電磁閥；

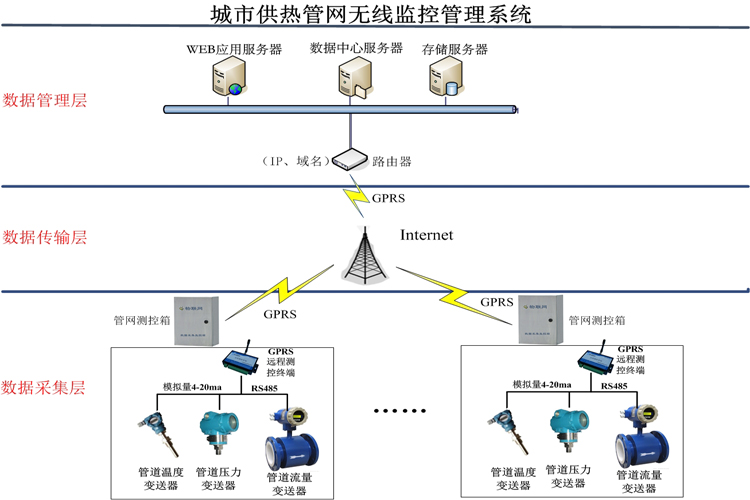

3、系統拓撲圖：

四、系統特點：
    系統利用移動無線網絡技術具有的低成本、長距離通信等特點，實現分散換熱站的通信和組網，利用無線網絡完成換熱站管網（溫度、壓力、流量）監測數據的收集和匯總后把數據傳送到監控中心服務器，實現對各個換熱站的全方位監測，大幅度地節省了布線與運行成本及有效地監測實時數據信息，保證了換熱站的安全和運行管理。
    集中供熱遠程監控系統工作人員通過電腦或者智能手機（無需安裝客戶端軟件，只需打開瀏覽器即可），可以實時監控換熱站管網的溫度、壓力、流量狀況（軟件平臺功能：實時顯示、歷史數據查詢、報警數據查詢、曲線顯示、壓力或溫度最高最低點顯示、報表輸出等功能），當出現壓力或溫度突變情況，系統會自動發出報警信息（報警信息可以采用手機短信報警，手機語音報警，軟件平臺報警、現場聲光報警等多種方式），通知相關人員對安全隱患的站點采取緊急措施，避免出現意外。

五、系統功能：
1、數據監測功能：
-- 監測各換熱站流量、壓力、溫度等參數。
-- 監測各電磁閥的工作狀態。
-- 監測各換熱站報警信息。
2、遠程控制功能
-- 遠程控制各供熱換熱站電磁閥的啟停工作。
-- 遠程切換各供熱換熱站電磁閥的控制模式。
3、報警功能
-- 供熱換熱站壓力、溫度超過預設值告警。
-- 市電停電、開箱告警。
4、數據存儲
-- 定時存儲各種監測數據。
-- 記錄事件報警信息及當時監測數據。
-- 記錄各種操作信息及當時監測數據。
5、信息查詢
-- 可以進行所有監測信息查詢。
-- 可以進行所有事件報警信息查詢。
-- 可以進行所有操作信息查詢。
6、數據報表
-- 將監測數據、報警數據生成報表，數據可以導出，支持打印輸出。
7、人機界面
-- 所有換熱站實時監測數據在同一界面上顯示，可以同屏顯示多個換熱站數據，也可以切換成單個換熱站數據顯示。
8：曲線數據
-- 自動生成各換熱站的溫度、壓力、瞬時流量的歷史曲線，可以查看歷史數據庫中任意換熱站、任意時段的歷史曲線。
-- 歷史曲線即可分列顯示，也可并列顯示，方便比較不同換熱站供熱狀態。
9、權限管理
-- 對不同的操作使用者授予不同的使用權限。
10、擴展
-- 可以任意增加、減少所監控的換熱站。
-- 可以增加、修改、刪除軟件功能模塊。
-- 預留與其他系統的通訊接口。

六、軟件平臺：

    集中供熱遠程監控系統軟件采用B/S結構，通過Internet互連網和GPRS網絡接收管道壓力、溫度、流量的數據，管理服務器安裝系統管理軟件，進行管道數據接收、存儲、分析、顯示、查詢、統計、報表打印等功能，給用戶提供一個直觀、簡單的操作平臺。
01、實時數據監控

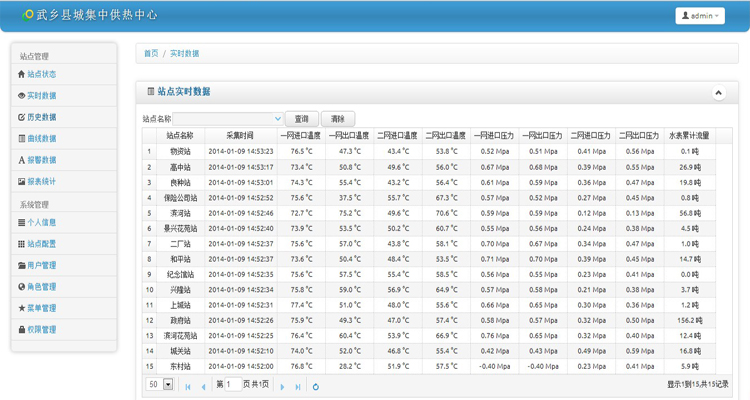

    換熱站將實時采集從現場層送上來的現場重要數據（壓力、溫度、流量等），并將數據以數字和圖文形式顯示于監控頁面中，監控人員可以根據屏幕顯示對現場的換熱站管道情況進行實時監視，掌握現場換熱站管道的運行情況。

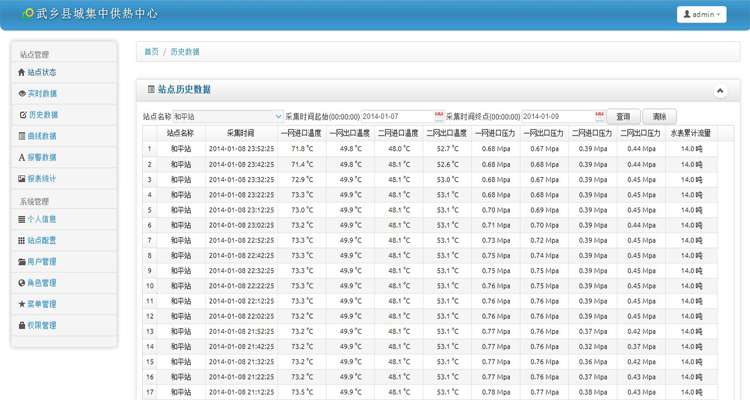

   由換熱站現場傳上來的數據將按照指定的時間刻度存入關系型歷史數據庫SQL中，存儲周期的定制可以是任意的分、時單位，可自定義每一個換熱站的記錄間距，將自動生成間隔區間的統計值到數據庫中。SQL數據庫可開放予第三方軟件提取，便于生產分析等其它應用。

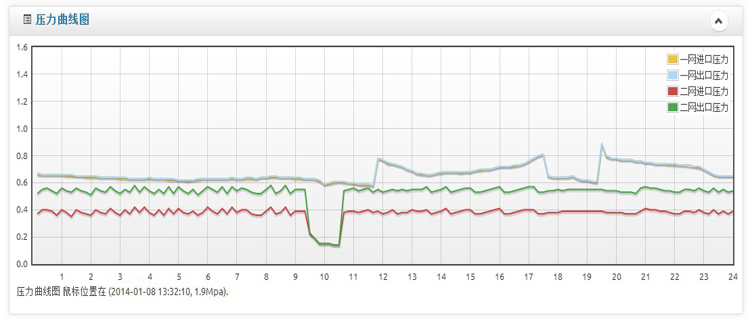

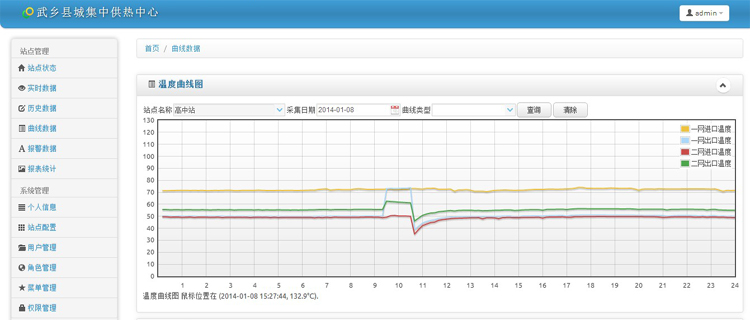

    描繪各換熱站管道一天的壓力、溫度曲線走勢圖，便于管理者更好的對數據進行分析和決策。

    當系統有報警產生時，操作員可以根據上圖中在線報警欄中的信息提示得知警報，點擊進入“報警信息”畫面中。在主畫面中，不同的報警信息也會有不同的報警顯示形式，系統提供彈出窗口報警、短信報警，發送E-MAIL報警等，可以實現全方位的報警信息通報。在線報警欄中的報警信息，在每一個監控頁面都是相同的，無論在中心還是辦公網絡內的客戶端，可以讓操作人員最短時間內發現報警信息，解決故障。

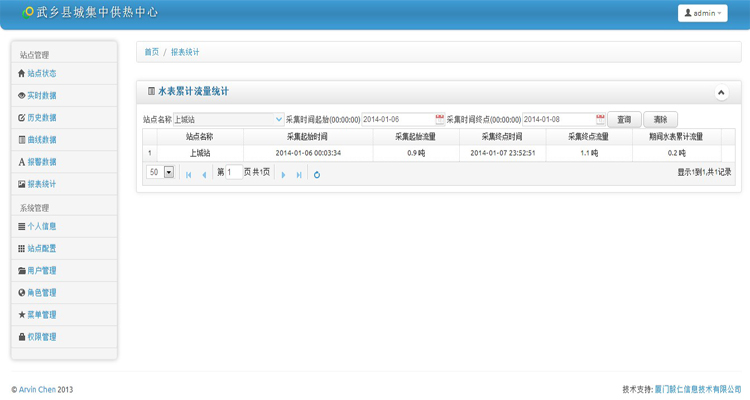

    系統提供報表格式有日報、月報、年報和值班報表，對換熱站中需要進行統計記錄的數據，可以將其加入到報表中，可以對統計時間段內的數據自動生成最大值、最小值、平均值和總計值。用戶可以自定義值班報表，在每班結束后由系統直接將報表輸出打印或發送E-MAIL到指定郵箱?？梢暂p松將報表粘貼到EXCEL等工具軟件進行處理加工。而且所有的報表都是網頁的形式表現，也全部支持IE的訪問方式。

    可以植入百度地圖或客戶指定地圖，按經緯度顯示站點位置，換熱站位置在地圖上一目了然。

    通常廠區內的辦公管理網絡允許被連接到互聯網，這樣即使出差在外地的領導也同樣可以連回廠內訪問現場的數據。
