一、基本情況：
    近年來，農業溫室大棚種植為提高人們的生活水平帶來極大的便利，得到了迅速的推廣和應用。種植環境中的溫度、濕度、光照度、土壤濕度、CO2濃度等環境因子對作物的生產有很大的影響。傳統的人工控制方式難以達到科學合理種植的要求，目前國內可以實現上述環境因子自動監控的系統還不多見，而引進國外具有多功能的大型連棟溫室控制系統價格昂貴，不適合國情。
    針對目前溫室大棚發展的趨勢，提出了一種大棚遠程監控系統的設計。根據大棚監控的特殊性，需要傳輸大棚現場參數給管理者，并把管理者的命令下發到現場執行設備，同時又要使上級部門可隨時通過互連網或者手機信息了解區域大棚的實時狀況。基于GPRS的農業溫室大棚智能監控管理系統使這些成為可能。

二、系統方案：
1、系統概述
    溫室大棚智能監控系統集傳感器、自動化控制、通訊、計算等技術于一體，通過用戶自定儀作物生長所需的適宜環境參數，搭建溫室智能化軟硬件平臺，實現對溫室中溫度、濕度、光照、二氧化碳等因子的自動監測和控制。
    農業大棚溫室智能監控系統可以模擬基本的生態環境因子，如溫度、濕度、光照、CO2濃度等，以適應不同生物生長繁育的需要，它由智能監控單元組成，按照預設參數，精確的測量溫室的氣候、土壤參數等，并利用手動、自動兩種方式啟動或關閉不同的執行結構（噴灌、濕簾水泵及風機、通風系統等），程序所需的數據都是通過各類傳感器實時采集的。
    該系統的使用，可以為植物提供一個理想的生長環境，并能起到減輕人的勞動強度、提高設備利用率、改善溫室氣候、減少病蟲害、增加作物產量等作用。
2、系統組成：
整個系統主要三大部分組成：數據采集部分、數據傳輸部分、數據管理中心部分。
    A、數據管理層（監控中心）：
硬件主要包括：工作站電腦、服務器（電信、移動或聯通固定IP專線或者動態ip域名方式）；
軟件主要包括：操作系統軟件、數據中心軟件、數據庫軟件、溫室大棚智能監控系統軟件平臺（采用B/S結構，可以支持在廣域網進行瀏覽查看）、 防火墻軟件；
    B、數據傳輸層（數據通信網絡）：
采用移動公司的GPRS網絡傳輸數據，系統無需布線構建簡單、快捷、穩定；
移動GPRS無線組網模式具有：數據傳輸速率高、信號覆蓋范圍廣、實時性強、安全性高、運行成本低、維護成本低等特點；
    C、數據采集層（溫室硬件設備）：
遠程監控設備：遠程監控終端；
傳感器和控制設備：溫濕度傳感器、二氧化碳傳感器、光照傳感器、土壤濕度傳感器、噴灌電磁閥、風機、遮陽幕等；
3、系統拓?fù)鋱D：

三、系統功能
1、數據監測功能：
-- 監測各溫室溫濕度、二氧化碳、光照等參數。
-- 監測各溫室噴灌電磁閥、風機、遮陽幕的工作狀態。
-- 監測各溫室報警信息。
2、遠程控制功能
-- 遠程控制各溫室噴灌電磁閥、風機、遮陽幕的啟停工作。
-- 遠程切換各溫室噴灌電磁閥、風機、遮陽幕的控制模式。
3、報警功能
-- 溫室溫濕度、二氧化碳、光照超過預設值告警。
-- 市電停電、開箱告警。
4、數據存儲
-- 定時存儲各種監測數據。
-- 記錄事件報警信息及當時監測數據。
-- 記錄各種操作信息及當時監測數據。
5、信息查詢
-- 可以進行所有監測信息查詢。
-- 可以進行所有事件報警信息查詢。
-- 可以進行所有操作信息查詢。
6、數據報表
-- 將監測數據、報警數據生成報表，數據可以導出，支持打印輸出。
7、人機界面
-- 所有溫室實時監測數據在同一界面上顯示，可以同屏顯示多個溫室數據，也可以切換成單個溫室數據顯示。
8：曲線數據
-- 自動生成各溫室的溫濕度、二氧化碳、光照的歷史曲線，可以查看歷史數據庫中任意溫室、任意時段的歷史曲線。
-- 歷史曲線即可分列顯示，也可并列顯示，方便比較不同溫室環境狀態。
9、權限管理
-- 對不同的操作使用者授予不同的使用權限。
10、擴展
-- 可以任意增加、減少所監控的溫室。
-- 可以增加、修改、刪除軟件功能模塊。
-- 預留與其他系統的通訊接口。

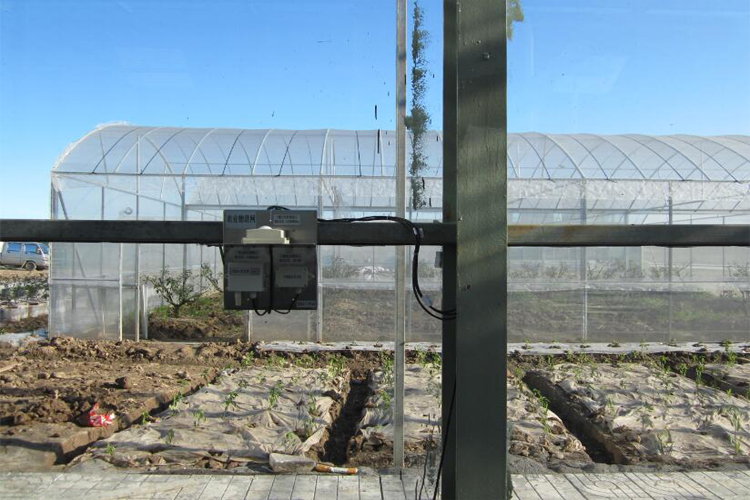

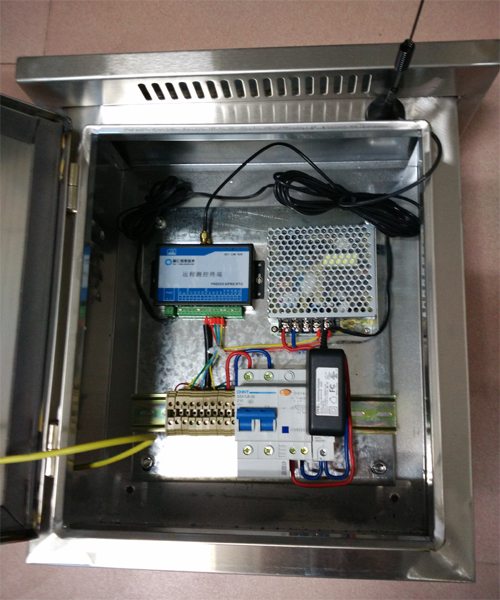

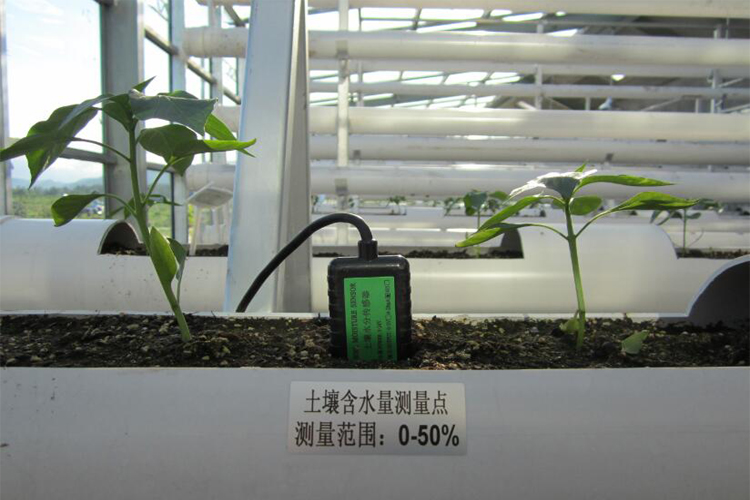

四、現場安裝圖片：

五、監控中心軟件：

    監控中心通過路由器從傳輸網絡將農業溫室大棚現場的空氣溫濕度、土壤溫濕度、二氧化碳、光照等環境信號收集上來，匯總至管理服務器。管理服務器安裝系統管理軟件負責接收數據、數據管理、數據存儲、客戶端及設備安全認證等功能。各部門、各級別管理人員可以通過網絡訪問系統軟件進行相關信息查詢、管理。具體功能特點如下：1、數據實時顯示模塊

數據實時顯示模塊主要是將各種傳感器實時采集到的環境參數、設備運行狀態進行顯示，以滿足人們對溫室環境監測的需求。

用戶可檢索回放溫室環境的任意歷史數據。系統提供了智能化快速檢索回放歷史數據的功能，可按時問、異常情況等進行檢索，大大降低了檢索時間和復雜程度，使用戶可以迅速地查找到需要的歷史數據。

用戶可通過對曲線、趨勢圖數據的分析，從中找出對溫室中農作物生長最為有利各種參數，提供一個農作物生長最為有效的環境。

通過該模塊，用戶可以實現全方位的報警信息通報。在線報警欄中的報警信息，在每一個監控頁面都是相同的，無論在中心還是辦公網絡內的客戶端，可以讓操作人員最短時間內發現報警信息，解決故障。

通過該模塊，用戶可以控制整個溫室系統中的所有設備，并能查看任何一個溫室的實時工作情況，能對溫室中的異常情況進行實時遠程控制（風機、噴灌、卷簾）與處理，并可通過手動/自動控制功能鍵切換溫室監控系統設備控制的方式。

本系統可設置具備用戶管理模塊，通過該模塊可設置不同用戶的使用權限，根據不同監控點的職權對用戶權限進行分級。
