一、基本情況：
    城市供水管網是全面掌握城市供水狀況以及對整個供水系統實施正確調度的重要設施，它的運行效率直接反映城市的供水服務質量。為獲知城市的整體供水狀況，水廠要在整個城市范圍內布設有多個管網監測點，監測各節點壓力、流量等狀況，以便能最優化城市供水及有效監控漏水或爆管事故的發生。
    一方面，由于供水系統中管網監測點數量眾多，地理位置分散等原因，有線通訊設備很難勝任。而無線接入設備可以移動，不受地理位置的限制，當管網監測點搬遷時設備可隨之遷移并可繼續使用，即方便了安裝又節省了費用。另一方面，供水系統要對城市的供水狀況進行實時的管理，要求數據有較高的實時性和可靠性，因此數據通訊又有傳輸頻繁、流量大的特點。GPRS無線網絡不但具有覆蓋范圍廣、數據傳輸速度快、通信質量高、永遠在線和按流量計費等優點，而且其本身就是一個分組型數據網，支持TCP/IP協議，無需經過PSTN（公用電話交換網）等網絡的轉接，可直接與Internet網交通，非常適合應用于這種場合。

二、系統方案：
1、系統概述：
    城市供水管網監測系統由前端部分來完成對監測因子的含量的監測與匯總、轉換、傳輸?shù)裙ぷ?，監測因子包括壓力、瞬時流量、累計流量等，這些監測因子由遠程監測終端使用不同的方法進行測量獲得一個非常準確的測量數據，此結果通過數據處理轉換后經由GPRS網絡向監控中心傳輸數據，監控中心來實現數據的接收、過濾、存儲、處理、統計分析并提供實時數據查詢等任務，當壓力超過設定值的時候，自動開啟或者關閉電磁閥設備。監控中心通常位于廠區內的有線局域網絡內，與辦公管理網相連接。監控中心的管理服務器負責全部數據在網絡內的發布。廠區管理層的相關人員，即可通過辦公局域網絡直接登錄至信息中心的服務器上，進行實時的監視以及各類報表數據的查詢。還可以透過互聯網的接口讓出差在外地的工程師瀏覽數據。
2、系統組成：
整個系統主要三大部分組成：數據采集部分、數據傳輸部分、數據管理中心部分。
    A、數據管理層（監控中心）：
硬件主要包括：工作站電腦、服務器（電信、移動或聯通固定IP專線或者動態ip域名方式）；
軟件主要包括：操作系統軟件、數據中心軟件、數據庫軟件、城市供水管網監測系統軟件平臺（采用B/S結構，可以支持在廣域網進行瀏覽查看）、 防火墻軟件；
    B、數據傳輸層（數據通信網絡）：
采用移動公司的GPRS網絡傳輸數據，系統無需布線構建簡單、快捷、穩定；
移動無線組網模式具有：數據傳輸速率高、信號覆蓋范圍廣、實時性強、安全性高、運行成本低、維護成本低等特點；
    C、數據采集層（管網監測點設備）：
遠程監測設備：遠程監測終端；
傳感器設備：壓力變送器、流量計、電磁閥；
3、系統拓?fù)鋱D：


三、系統功能：

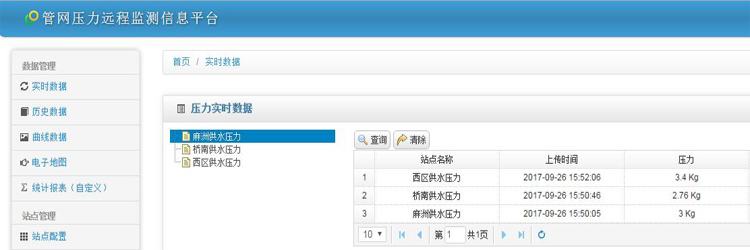

1、數據監測功能：
-- 監測各供熱管網監測點流量、壓力等參數。
-- 監測各電磁閥的工作狀態。

-- 監測各供水管道報警信息。

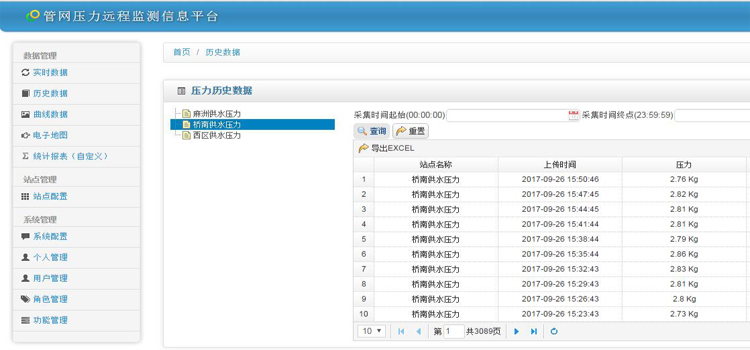

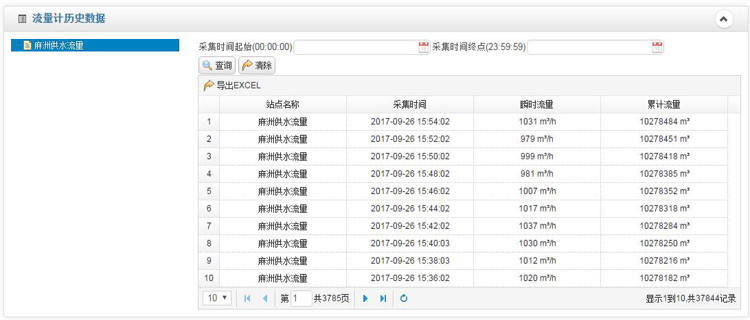

-- 可以進行所有操作信息查詢。

6、數據報表

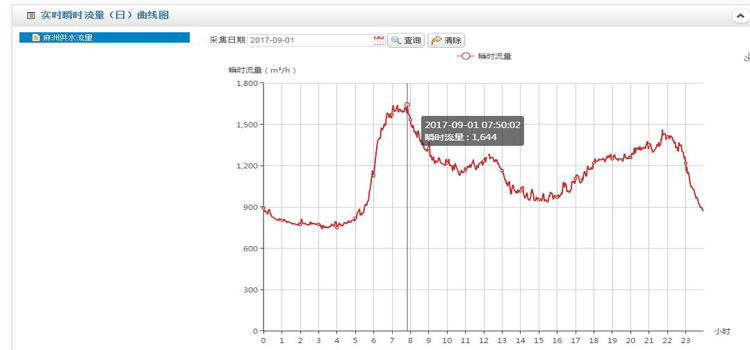

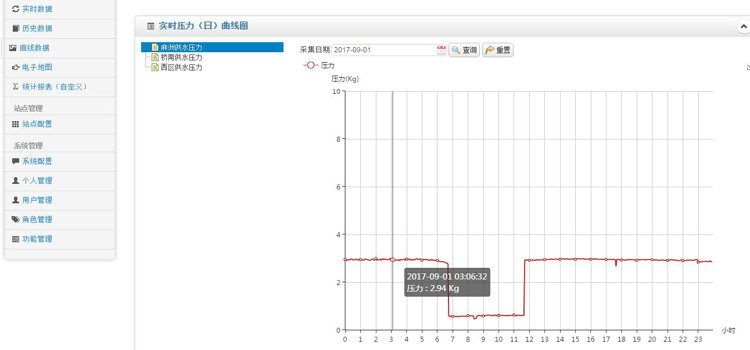

-- 歷史曲線即可分列顯示，也可并列顯示，方便比較不同管網監測點供水狀態。

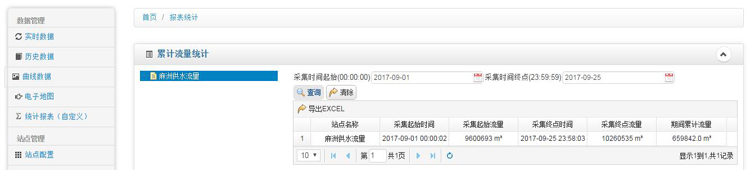

9、統計報表、

-- 并可以生成綜合查詢報表，方便管理員查詢?nèi)我夤芫W(wǎng)監測點、任意時段的各參種數報表。

-- 對不同的操作使用者授予不同的使用權限。

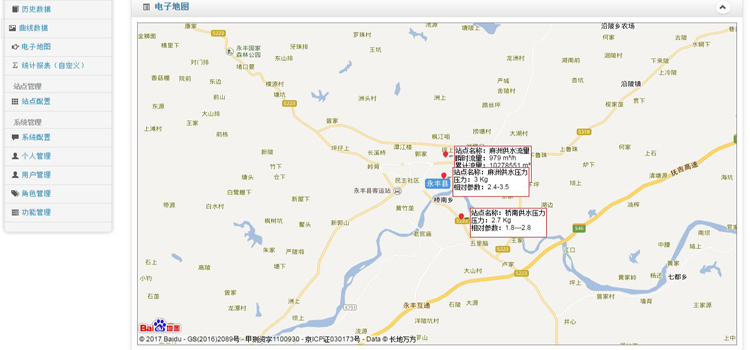

11、電子地圖

-- 可在百度地圖上現場各個監測點位置和監測點實時壓力數據和流量數據。

-- 預留與其他系統的通訊接口。
